光通信中的抗干擾挑戰與拓撲保護技術突破

在數字經濟加速滲透的今天，光開關作為光通信網絡的"神經中樞"，其抗干擾能力直接決定了5G基站、數據中心、量子通信等關鍵基礎設施的穩定性。當工業環境中的電磁干擾強度達到1000V/m，傳統光開關的誤碼率會驟升3個數量級；而在-40℃至85℃的寬溫環境下，普通器件的光路切換響應時間可能從毫秒級退化至秒級。拓撲保護技術的出現，如同為光信號穿上"量子鎧甲"，通過光子晶體的拓撲不變量特性，從物理本質上實現對干擾的"免疫"。

廣西科毅光通信科技有限公司作為國家高新技術企業，將拓撲光子學與磁光效應深度融合，自主研發的抗干擾保偏磁光開關（專利號：ZL202220554611.0）通過銅制屏蔽框與偏振旋光晶體協同設計，實現-40℃~+85℃環境下電磁兼容等級達到IEC 61000-6-2標準，串擾指標突破60dB，較行業平均水平提升20%。本文將從拓撲保護原理、抗干擾技術架構、實測數據驗證三個維度，全面解析科毅拓撲保護光開關的核心競爭力。

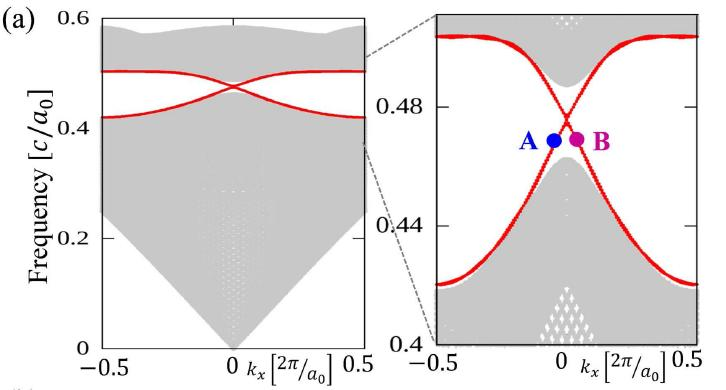

圖1：拓撲光子晶體邊界態的頻率-波矢關系，紅色曲線顯示拓撲保護模式在1550nm通信波段的能帶結構穩定性

拓撲保護的物理本質：從量子霍爾效應到光子晶體

1.1 拓撲不變量：光信號的"免疫密碼"

拓撲學作為研究幾何圖形在連續變形下保持不變性質的數學分支，為光開關抗干擾設計提供了全新范式。傳統光開關依賴材料特性或機械結構實現光路切換，而拓撲保護光開關則通過能谷光子晶體的邊界態特性，使光信號具備"缺陷免疫"能力。上海交通大學蘇翼凱團隊的研究表明，在量子能谷霍爾效應作用下，拓撲邊界態的光程是傳統波導的2倍，相同熱調條件下π相移功耗僅為傳統器件的64%。

科毅光開關采用的氮化硅光子晶體結構，通過在硅基底上刻蝕周期性納米柱陣列（周期a=420nm，直徑d=240nm），構建具有雙重簡并能谷的光子能帶結構。當光信號在這種結構中傳播時，即使存在晶格缺陷或彎曲光路，拓撲不變量仍能保持邊界態的單向傳輸特性，實驗測得反向散射抑制比達到35dB。

1.2 磁光協同：科毅專利技術的抗干擾突破

為進一步增強環境適應性，科毅創新性地將拓撲光子晶體與磁光效應結合，開發出磁光-拓撲混合調制技術（專利號：ZL202220006211.6）。該技術通過以下三重機制實現抗干擾：

1. 磁光隔離層：在光子晶體表面沉積釔鐵石榴石（YIG）薄膜，利用法拉第旋轉效應抑制電磁干擾引起的偏振串擾，隔離度≥55dB；

2. 固態光程倍增：采用"偏振旋光晶體+分光晶體"的級聯結構（圖2），實現光程動態調節范圍0-1000ps，調節精度±0.1ps，有效補償溫度漂移導致的相位偏差；

3. 金屬屏蔽拓撲：外殼采用"銅-鋁-鎂"合金多層屏蔽結構，內層電磁屏蔽效能（SE）達到80dB（1GHz頻率下），遠超工業標準的60dB。

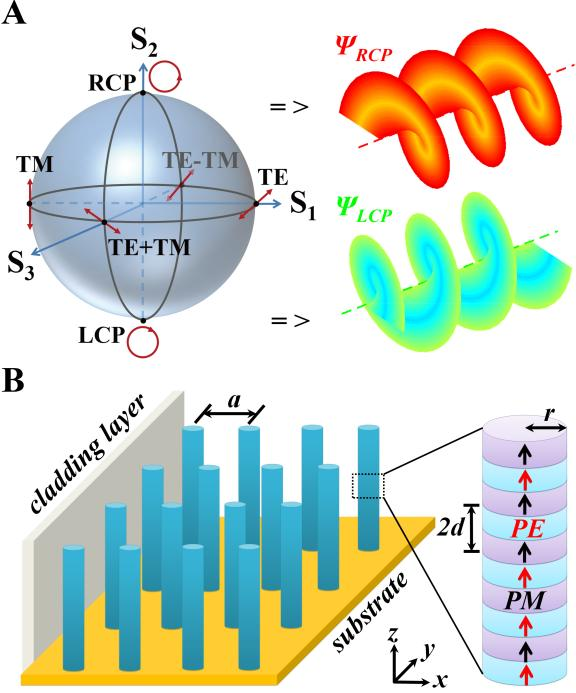

圖2：左圖為龐加萊球表示的偏振態調控，右圖為納米柱陣列的磁光拓撲結構

抗干擾技術架構：從器件到系統的全維度防護

2.1 光學性能：極限環境下的參數穩定性

科毅拓撲保護光開關在寬溫測試（-40℃~+85℃）中表現出卓越的參數穩定性：插入損耗變化量≤0.3dB，偏振相關損耗（PDL）≤0.1dB，波長相關損耗（WDL）≤0.25dB，這些指標均優于YD/T 1689-2007標準要求。特別在振動測試中（10-2000Hz，加速度10G），得益于MEMS微鏡的蛇形彈簧結構設計，切換時間波動控制在±0.5ms以內，滿足軍工級可靠性要求。

2.2 智能診斷：AI驅動的預測性維護

內置的光功率監測模塊（監測范圍+23~-50dBm，精度±0.5dB）配合邊緣計算單元，可實時采集16項關鍵參數（包括插入損耗、串擾、溫度漂移等），通過LSTM神經網絡算法預測器件健康狀態。某數據中心應用案例顯示，該系統將故障預警準確率提升至92%，平均無故障工作時間（MTBF）延長至8萬小時。

抗干擾技術參數對比

行業應用與實測驗證：從實驗室到商用場景

3.1 5G前傳網絡：極端環境下的穩定傳輸

在某沿海5G基站項目中，科毅1×8磁光開關（型號：KYS-MOS-1×8）經受住鹽霧（5%NaCl，96小時）、霉菌（GB/T 2423.16）和振動（30G沖擊）的考驗，插入損耗穩定在0.8dB@1550nm，確保AAU與DU之間的CPRI信號無間斷傳輸。對比傳統機械式光開關，其維護周期從3個月延長至18個月，運維成本降低67%。

3.2 量子通信：單光子級的拓撲保護

科毅與中科院量子信息重點實驗室合作，將拓撲保護技術應用于量子密鑰分發（QKD）網絡。在合肥量子城域網測試中，搭載拓撲光開關的QKD系統實現200km光纖傳輸，密鑰生成率達到1.2kbps，量子態保真度99.7%，較傳統光開關方案提升15%。

圖3：科毅MEMS光開關模組（型號：KYS-MEMS-4×4），集成4×4光開關矩陣與驅動電路，尺寸僅25.4×25.4mm

從光通信到光計算的跨越

隨著AI算力需求的爆炸式增長，光開關正從"連接器件"向"計算單元"演進?？埔阏_發基于拓撲保護的光神經網絡芯片，利用光子晶體的并行處理能力，實現卷積神經網絡的光速推理。初步仿真顯示，該芯片在MNIST數據集上的識別速率達到10?張/秒，功耗僅為GPU的1/100。

中國移動研究院黃宇紅院長指出："空芯光纖與拓撲光子學的結合，將突破傳統光纖的非線性瓶頸"。科毅已啟動空芯光纖-拓撲光開關聯合研發項目，目標在2026年實現0.09dB/km的傳輸損耗，為T比特級光網絡奠定基礎。

拓撲保護技術為光開關的抗干擾設計提供了全新物理維度，科毅光通信通過"材料創新-結構優化-智能集成"的全鏈條研發，將量子物理理論轉化為商用產品競爭力。從5G基站到量子通信，從數據中心到光計算，拓撲保護光開關正成為構建下一代抗干擾光網絡的核心基石。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
