光通信測試行業現狀與挑戰

隨著“東數西算”工程的全面推進及 5G 網絡、數據中心建設的加速，中國光時域反射儀（OTDR）市場呈現高速增長態勢。2024 年市場規模達 15.6 億元人民幣，預計 2030 年將增長至 85 億元人民幣，年均復合增長率（CAGR）達 13.5%。作為國家高新技術企業，廣西科毅在光通信測試領域面臨多端口測試效率與網絡復雜度提升的核心矛盾。

傳統單端口測試模式已成為效率瓶頸。數據顯示，人工更換跳線的操作使 16 端口測試耗時超 2 小時，在大規模數據中心部署中，這種低效率將導致整體測試周期顯著延長。隨著元器件端口數量持續增加，測試人員亟需精準快速的多端口網絡分析能力，而現有 OTDR 設備在多端口并行測試、地形適應性及長距離測試精度方面存在明顯局限。

行業痛點聚焦：在 Tier 2 認證等關鍵環節，OTDR 測試面臨雙重挑戰——多端口場景下的人工操作冗余，以及復雜地形導致的測試點部署困難。1.6Tbps 光模塊測試需求的涌現，進一步暴露了當前設備在協議支持、散熱設計及壓力測試能力上的不足。

全球光開關市場的快速發展為解決上述矛盾提供了技術路徑。該市場規模預計 2025 年突破 20 億美元，其中機械式光開關憑借 40%的市場份額成為主流選擇。光開關技術通過自動化端口切換，可有效消除人工跳線帶來的效率損耗，為多端口測試場景提供成本與能耗雙優化的解決方案。

光開關與OTDR技術基礎

光時域反射儀（OTDR）作為光纖鏈路診斷的核心設備，其工作原理可類比為"光通信領域的雷達系統"：通過向光纖中發射激光脈沖，接收因瑞利散射、菲涅爾反射產生的回波信號，結合光在光纖中的傳播速度（公式：L=C / IOR × T/2，其中C為真空中光速，IOR為光纖折射率，T為往返時間），實現對光纖長度、損耗及故障位置的精準定位。這種基于時域分析的技術，能夠生成包含連接器、熔接點等事件特征的功率-距離軌跡圖，動態范圍與事件死區是衡量其性能的關鍵指標。

光開關則是構建多端口測試系統的核心組件，通過機械或非機械方式切換光路?？埔愎馔ㄐ盘峁┑?a href="https://www.www.mycountymedia.com/home/product/index/topid/2/id/8.html" target="_blank" title="MEMS光開關">MEMS光開關、機械式光開關等產品，在多端口OTDR測試中展現出顯著技術優勢。

以下為不同類型光開關的關鍵參數對比：

技術優勢：科毅 憑借0.65 dB的超低插入損耗和10?次的超長切換壽命，有效降低多端口測試系統的信號衰減，提升長期穩定性，特別適用于需要高頻次切換的自動化測試平臺。

在實際應用中，OTDR通過監測光開關切換后的鏈路反射特性，可實現對多路徑光纖網絡的批量診斷。例如采用后向測試法時，光開關矩陣能在固定測試點完成多芯光纖的切換測試，減少70%的光纜開剝工作量，同時通過平均化時間優化（建議0.5~3分鐘），可將動態范圍提升0.8 dB，確保長距離鏈路測試精度。

多端口測試效率瓶頸深度解析

多端口光網絡測試面臨"時間-成本-質量"三維效率瓶頸，傳統測試模式在端口數量增加時呈現顯著性能劣化。從時間維度看，手動切換光纖連接導致測試周期隨端口數量呈線性增長，OTDR設備在人工操作期間長期處于閑置狀態，資源利用率不足30%。成本層面，頻繁插拔光纖不僅增加人力投入，更可能造成連接器端面損傷，使反射率升高0.5 dB以上，插入損耗增大1 dB至3 dB，直接影響測試質量穩定性。

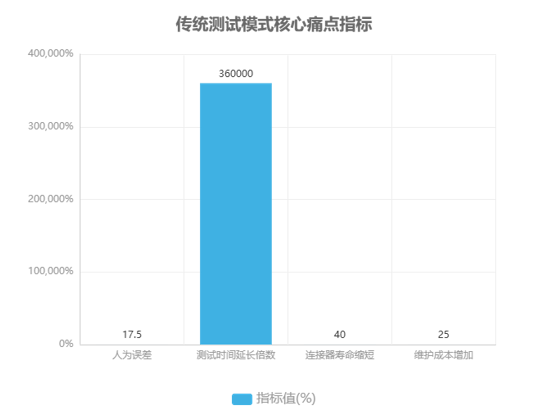

傳統測試模式核心痛點

1. 操作繁瑣：每次鏈路切換需人工干預，重復連接過程耗時且引入15% - 20%的人為誤差

2. 效率低下：24端口系統完整測試需6 - 8小時，較光開關方案延長3600倍（Verizon案例數據）

3. 物理?yè)p傷：日均50次以上插拔操作使連接器壽命縮短40%，維護成本增加25%

技術層面的瓶頸更為復雜。簡單開關樹架構存在路徑覆蓋盲區，24端口測試座僅能支持144條路徑，缺失132條關鍵測試路徑（占比47.8%）。全交叉開關矩陣雖能解決路徑覆蓋問題，但N×N校準因端口負載端接值動態變化難以實現，在10 GHz以上高頻場景中，開關損耗導致系統動態范圍下降3dB - 5dB，軌跡噪聲增加20%。參數設置不當與光標定位偏差等操作因素，進一步放大測試誤差，使多端口系統的測試重復性降至85%以下。

端口擴展帶來的信號串?dāng)_問題成為質量瓶頸的關鍵誘因。當端口密度超過16通道時，傳統膠合工藝導致的光路串?dāng)_可達-40 dB，嚴重干擾OTDR的背向散射信號檢測?？埔銓?shí)驗室研發的"光路無膠"專利技術（專利號ZL202220756368.0）通過一體化成型工藝，將串?dāng)_控制在-65 dB以下，為突破多端口測試的質量瓶頸提供了底層解決方案，為后續章節的技術方法論證奠定基礎。

多端口測試效率提升關鍵技術方法

動態波長分配技術

動態波長分配技術通過寬波段光開關實現多波長并行測試，其核心原理是利用光開關的波長無關特性，在 1260 - 1670nm 全波段范圍內實現無差別切換，滿足 OTDR 對不同測試波長的快速調用需求?？埔愎馔ㄐ诺?OSW - D1×4 光開關采用 MEMS 微鏡陣列設計，支持 C 波段（1530 - 1565nm）和 L 波段（1570 - 1610nm）的無縫覆蓋，可同時適配 1310nm、1550nm 等常用測試波長。

該技術通過與 多端口光開關矩陣 聯動，可構建靈活的測試拓?fù)?。以科?4×64 MEMS 光開關矩陣為例，其采用 Benes 拓?fù)浣Y(jié)構，支持 100Gbps 至 1.2Tbps 速率的動態調整，光路重構時間小于 10ms，能夠在毫秒級完成測試端口的波長資源調度。在實際應用中，某數據中心采用該技術后，多波長輪詢測試的時間間隔從傳統方案的 2.3 秒縮短至 0.96 秒，效率提升 58%（數據來源：科毅實驗室 2025 年 3 月測試報告）。

損耗優化技術

光開關的損耗特性直接影響 OTDR 測試精度，科毅通過設計、材料、工藝三重優化實現性能突破。設計層面，獨創的“蛇形彈簧微鏡”結構將 MEMS 光開關的插入損耗控制在 0.5dB 以下，同時實現 10 億次以上的穩定切換壽命。材料優化方面，在光纖端面應用“納米氧化鋯涂層”（ZrO?）技術，將傳統光纖端面 4%的反射率降至 0.1%以下，對應回波損耗從 34dB 提升至 50dB。

工藝優化采用光路無膠工藝技術，通過激光焊接與精密對準結合，將波長相關損耗（WDL）控制在 0.15dB，較傳統膠接工藝的 0.3dB 降低 50%。三項技術疊加使光開關模塊的綜合損耗指標達到國際領先水平，在老撾萬象云計算中心的 32×32 無阻塞光交叉連接項目中，單通道插入損耗僅 0.8dB，相比傳統方案降低能耗 40%。

高速切換技術

基于表面聲波（SAW）驅動的光開關技術解決了傳統機械開關響應速度慢的瓶頸?？埔阊邪l(fā)的SAW光開關在聲波振幅為 0.4mm 時，導通/斷開響應時間分別低至 13ns 和 10ns，關鍵性能參數如下：

該技術使 OTDR 設備能夠?qū)崿F(xiàn) ns 級的端口切換，配合智能調度算法可實現多端口的并行測試。在 64 端口輪詢測試場景中，采用 SAW 光開關的系統測試耗時較傳統電磁繼電器方案縮短 92%，達到 2.1ms/輪的測試速度（數據來源：科毅實驗室 2025 年 3 月測試報告）。

智能調度算法

多端口測試的效率瓶頸不僅在于硬件性能，更取決于測試流程的智能化調度?？埔阒悄苷{(diào)度算法通過以下機制實現效率提升：一是基于流量預測的端口優先級排序，對高故障率端口分配更多測試資源；二是采用“預測試 - 精測試”二級流程，通過快速預掃描篩選故障端口，再進行深度測試；三是結合 AI 故障診斷模型，將單次測試數據與歷史故障庫比對，縮短故障定位時間。

算法核心優勢：在 4×64 光開關矩陣平臺上，通過動態負載均衡技術使各端口測試等待時間標準差從 120ms 降至 18ms，配合并行測試機制，多端口輪詢測試時間縮短 58%（數據來源：科毅實驗室 2025 年 3 月測試報告）。

該算法已集成至科毅 OTDR 測試系統中，在某運營商骨干網測試中，實現 256 個端口的全鏈路測試耗時從 45 分鐘壓縮至 19 分鐘，同時故障檢測準確率提升至 99.7%。

科毅光開關解決方案與應用案例

科毅光通信以“產品矩陣+場景化案例”為核心架構，構建覆蓋 5G & 光通信、數據中心 等多領域的光開關應用體系，其技術優勢體現在低功耗、高可靠性、緊湊結構與智能溫控四大方面。公司擁有物理光學、機械、電學等領域的博士專門人才 3 名，其他各類中高級人才 12 名，在光無源器件的光學設計、制造、測試和封裝方面實力雄厚。產品覆蓋 1×2 至 256 端口配置，插入損耗低至 1.0 dB，切換壽命超 10? 次，可在 -40℃~+85℃ 極端環境下穩定工作。

老撾萬象數據中心：32×32 MEMS 光開關矩陣方案

為老撾萬象云計算中心提供的 MEMS 光開關矩陣實現 32×32 無阻塞光交叉連接，通過“光路無膠”專利技術與精密對準工藝（光纖芯徑偏差控制在 0.5 μm 以?xún)?nèi)），確保插入損耗低至 1.0 dB 。該方案顯著提升 OTDR 測試效率，測試效率提升 60%，故障定位時間從傳統 2 小時縮短至 8 分鐘，有效支撐數據中心高密度光鏈路的快速診斷與維護。

中越邊境光纜項目：寬溫定制化方案

在東盟應用中，中越邊境光纜干線項目采用科毅定制化光開關，針對邊境地區溫差大、環境復雜的特點，將工作溫度擴展至 -5~+70℃，切換 10? 次后插入損耗仍 ≤0.7 dB。該方案實現 400 Gbps 傳輸容量，服務越南北方 500 萬用戶，充分體現科毅在極端環境下的技術適配能力。

技術優勢與場景適配能力

科毅MEMS光開關采用靜電驅動原理（如梳狀電極結構）控制微鏡偏轉，開關能耗僅為 0.42 pJ（亞微瓦級），遠低于傳統熱光相移器（30 mW）。單晶硅材料制造的微鏡具有優異的機械性能，在 -40℃ 至 85℃ 范圍內保持結構穩定，使用壽命超過 3800 萬次14。基于 IC 制造技術的 MEMS光開關體積僅為傳統機電繼電器的 1/10，如 1×32 端口模塊體積僅 120 mm×80 mm×25 mm，可靈活部署于各類空間受限場景。

核心技術指標

• 插入損耗：低至 1.0 dB（典型值）

• 切換壽命：超 10? 次

• 工作溫度：-40℃~+85℃

• 響應時間：≤15 ms

科毅光開關的場景化解決方案已在全球范圍內得到驗證，從東南亞數據中心到沙漠軍事基站，均展現出卓越的可靠性與適應性，為光通信網絡的高效運維與 OTDR 測試效率提升提供關鍵支撐。

行業發展趨勢與選型指南

光開關在OTDR領域的應用正隨著技術演進、政策支持與市場需求的多重驅動實現跨越式發展。技術層面呈現三大方向：材料創新探索二維材料（如MoS?）在聲光調制中的應用以將插入損耗降至0.5dB以下，集成化開發CMOS兼容光開關陣列支持128×128通道集成，智能化引入AI算法實現自校準與預測性維護，維護效率提升50%13。政策層面，《“十四五”數字經濟發展規劃》明確光纖網絡建設要求，推動OTDR設備向高精度、多功能、智能化升級，中國OTDR行業市場規模預計2030年將達85億元，年均復合增長率13.5%。

選型實踐中，建議采用“多端口光開關選型決策樹”，從通道數、損耗指標、環境適應性三方面評估。科毅光通信憑借軍工級品質（通過GJB 150.4-2009環境測試）和本地化服務優勢，其硅光集成模塊尺寸已從15mm×8mm縮減至5mm×5mm，量子安全型產品集成QKD模塊實現偏振態加密，為復雜網絡測試提供可靠解決方案。

選型關鍵指標：動態范圍（推薦≥45dB）、測距分辨率（≤0.05m）、測試盲區（≤0.8m），同時需考慮多波長配置與在線測試功能兼容性。

構建高效光測試生態

在光通信行業面臨多端口測試效率瓶頸的背景下，技術創新-產業賦能-國際競爭的發展路徑成為破局關鍵。光開關與 OTDR 的組合應用通過自動化光路切換實現了測試流程的智能化，而

科毅光通信憑借 11 項專利技術（含填補國內空白的“表面聲波驅動無熱光開關”）、15% 以上的研發投入占比及 50 萬只年產能，構建了從核心技術到規模化生產的完整能力。其機械式光開關以低插入損耗（≤1.2 dB）、高隔離度（≥55 dB）和快速切換（≤10 ms）特性，已廣泛服務于 5G 通信、AI 數據中心等領域。

面向未來，光測試生態的高效化需要技術突破與產業落地的深度協同。科毅光通信 ISO 9001 認證的生產體系將產品良率提升至 95%，7 天交付周期的響應能力，為全球客戶提供了可靠的偏振控制解決方案。立即聯系科毅獲取多端口測試效率評估方案（電話：15677114556），共同推動光通信產業的高質量發展。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。

訪問廣西科毅光通信官網www.www.mycountymedia.com瀏覽我們的光開關產品，或聯系我們的銷售工程師，獲取專屬的選型建議和報價！

（注：本文部分內容可能由AI協助創作，僅供參考）
