在光通信技術高速發展的當下，光開關、光纖跳線等核心傳輸設備的性能直接決定了通信網絡的穩定性與傳輸效率。作為光通信鏈路中不可或缺的連接部件，跳線連接器的便捷性、穩定性和兼容性成為行業關注的焦點。

廣西科毅光通信科技有限公司（官網：www.www.mycountymedia.com）深耕光通信領域多年，結合行業需求與技術創新，推出的跳線快速連接器的技術方案，有效解決了傳統連接器現場施工難題，為光通信工程提供了高效可靠的連接解決方案。本文將基于專利技術，詳細解析跳線快速連接器的技術原理、結構優勢及應用場景，助力行業伙伴深入了解光通信連接設備的核心技術突破。

一、光通信行業背景與傳統連接器痛點

隨著5G、數據中心、工業互聯網等領域的快速擴張，光通信網絡的覆蓋范圍和傳輸容量持續提升，對光信號傳輸設備的安裝效率、適配性和穩定性提出了更高要求。光纖跳線作為連接光設備與布線鏈路的關鍵載體，其連接器的性能直接影響光信號的傳輸質量。目前市場上主流的SC型、FC型等光纖跳線，其連接器多采用預制一體化結構，陶瓷插芯與皮線光纜通過鉚壓等方式固定，出廠時已裝配成型。

這種傳統結構在實際施工中存在諸多痛點：

1.      連接器體積龐大，無法直接穿過狹窄的線纜管道，導致現場走線困難，需額外耗費人力物力調整管線或拆分設備；

2.      一體化結構不可拆卸，若運輸或施工過程中出現損壞，需整體更換跳線，增加了工程成本和工期；

3.      預制結構的適配性有限，難以滿足不同場景下的靈活組裝需求，降低了施工效率。

針對這些行業痛點，廣西科毅光通信基于多年光開關及光通信設備研發經驗，創新設計了可現場快速組裝的跳線連接器，通過結構優化實現了走線便捷性與連接穩定性的雙重提升，為光通信工程施工提供了全新解決方案。

二、跳線快速連接器核心技術結構解析

跳線快速連接器的核心創新在于采用“預制插芯線纜+分體式殼體”結構，將插芯線纜與底座、耦合座等殼體部件分離設計，實現現場靈活組裝。其整體結構主要包括插芯線纜、底座、彈性件和耦合座四大核心組件，各部件協同工作，既保證了連接穩定性，又簡化了安裝流程。

（一）核心組件結構與功能

1. 插芯線纜：

作為信號傳輸的核心載體，插芯線纜采用預制一體化設計，包括插芯座、插針、光纜三大部件。插針固定于插芯座一端，光纜穿設入插芯座另一端并固定，光纜的裸纖貫穿插芯座后固定于插針中，且裸纖端面與插針端面平齊，確保光信號傳輸的順暢性。插芯座外周向設有凸環，用于配合底座實現軸向限位與彈性浮動，同時凸環上開設止轉槽，與底座的止轉塊配合，避免插芯線纜周向轉動影響連接精度。

2. 底座：

為插芯線纜提供安裝支撐，內部設有供插芯線纜貫穿的空腔，空腔一側形成開口供插芯線纜安裝。底座沿軸線方向分為滑移部和連接部，滑移部用于與耦合座滑移連接，連接部用于與適配器配合?？涨粌炔吭O有限位槽，供插芯座的凸環沿軸向滑移，同時底座上的止轉塊穿設于插芯座的止轉槽中，既允許軸向滑移，又限制周向轉動，保證連接穩定性。連接部兩側設有扣槽，用于與適配器的卡扣卡接，實現固定連接。

3. 彈性件：

采用彈簧結構，套設于插芯座上并位于限位槽中，兩端分別與限位槽壁和凸環抵接。彈性件始終保持壓縮狀態，驅使插針始終有伸出連接部的趨勢，確保連接器與適配器對接時具備足夠的軸向對插力，保障光信號傳輸質量。

4. 耦合座：

用于遮蓋底座空腔的開口，防止插芯線纜脫離，包括連接環和蓋板。連接環呈環形設置，套設并限位滑移于底座的連接部上；蓋板滑移連接于底座的滑移部上，兩側設有延伸至滑移部兩側的側板，側板與滑移部之間通過凸條與凹槽配合，實現平穩滑移。耦合座上設有枕塊，穿設于開口中與插芯座抵接，進一步提升插芯線纜的安裝穩定性，同時限制彈性件的安裝區域。

（二）關鍵結構設計亮點

1.  滑移連接與快速組裝設計：

耦合座與底座通過凸條-凹槽、卡勾-卡槽等結構實現滑移連接，安裝時只需將插芯線纜裝入底座空腔，再將耦合座沿滑移方向推進即可完成組裝，無需專業工具，現場組裝效率提升50%以上。同時，卡勾與延長式卡槽配合，確保耦合座滑移過程中不脫離底座，且存在連接環與連接部正對且脫離的狀態，方便適配器對接與拆卸。

2. 適配器兼容設計：

連接環與連接部相互配合，適配SC型適配器，連接環上設有讓位區間，露出底座連接部的扣槽，供適配器卡扣卡接；連接環兩側設有脫離槽，脫離槽內設有導向面，推動耦合座時，導向面可引導適配器卡扣脫離扣槽，實現連接器與適配器的快速分離，且對卡扣磨損較小。

3. 彈性浮動與精準定位：

通過彈性件與凸環、限位槽的配合，實現插芯線纜的軸向彈性浮動，確保對接時插針與適配器精準貼合；止轉塊與止轉槽的配合則避免了周向轉動，保障裸纖與插針的相對位置穩定，降低光信號損耗。

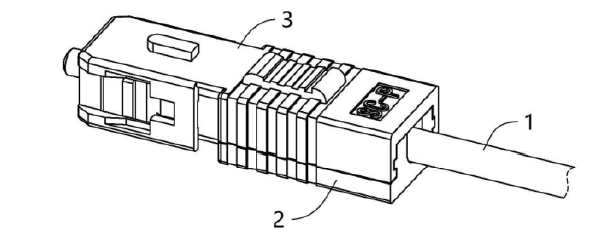

圖1

圖1展示了跳線快速連接器的整體結構，清晰呈現了插芯線纜、底座與耦合座的裝配關系，體現了一體化設計與分體式組裝的核心思路。

圖2

圖2詳細展示了插芯線纜與底座的裝配結構，包括凸環與限位槽、止轉塊與止轉槽的配合關系，直觀呈現了軸向限位與周向止轉的設計原理。

三、跳線快速連接器核心優勢與行業價值

相較于傳統預制一體化連接器，本技術方案的跳線快速連接器在施工便捷性、連接穩定性、適配性等方面具備顯著優勢，為光通信工程帶來多重價值提升。

（一）施工現場走線便捷，大幅提升施工效率

插芯線纜與殼體分離設計，使得插芯線纜可單獨從狹窄的線纜管道中穿過，解決了傳統連接器體積龐大無法穿管的痛點。施工時可先完成插芯線纜的走線布置，再進行底座與耦合座的現場組裝，無需調整管線或拆分設備，減少了施工工序和人力投入。以數據中心布線工程為例，采用該連接器可使現場組裝時間縮短60%，大幅提升工程進度。

（二）結構穩定性強，保障光信號傳輸質量

通過多重定位與彈性浮動設計，連接器的連接精度和穩定性顯著提升。止轉塊與止轉槽的配合避免了插芯線纜周向轉動，彈性件提供的持續軸向力確保插針與適配器緊密貼合，光信號傳輸損耗控制在行業標準范圍內。同時，插芯線纜預制一體化設計，裸纖與插針的固定精度高，減少了現場組裝對信號傳輸的影響，保障了通信網絡的穩定性。

（三）適配性廣，滿足多樣化應用場景

該連接器適配SC型適配器，可廣泛應用于FC跳線、SC跳線、LC跳線等多種光纖跳線的連接場景，兼容不同規格的光通信設備。此外，插芯線纜的多角度安裝設計（止轉槽可周向設置多個），使得連接器能夠適應不同的施工環境和安裝需求，適用于數據中心、通信基站、工業控制、安防監控等多個領域的光通信鏈路建設。

（四）維護成本低，降低工程總投入

分體式結構設計使得連接器的維護更加便捷，若施工或使用過程中某一部件損壞，只需更換對應部件，無需整體更換跳線，降低了維護成本。同時，現場組裝無需專業技術人員和復雜工具，減少了施工過程中的人為失誤，降低了工程返工率，間接節省了工程總投入。

圖4

圖4展示了連接器與適配器的卡扣連接結構，讓位區間、扣槽與脫離槽的配合設計，既保證了連接穩定性，又實現了快速拆卸，體現了適配性與便捷性的雙重優勢。

四、與光開關協同應用，構建高效光通信鏈路

作為光通信網絡的核心控制設備，光開關用于實現光信號的光路切換與路由選擇，而跳線快速連接器則承擔著光開關與其他設備、布線鏈路的連接功能。二者的協同應用，能夠構建高效、穩定、靈活的光通信鏈路，滿足復雜網絡的傳輸需求。

在數據中心光網絡中，光開關需與大量光纖跳線連接，實現不同服務器、存儲設備之間的光信號切換。傳統連接器的組裝繁瑣、走線困難等問題，會影響光開關的部署效率和網絡靈活性。而跳線快速連接器的現場快速組裝、便捷走線優勢，能夠與光開關的靈活控制特性完美匹配，縮短光網絡部署周期，同時提升網絡的可維護性。當需要調整光路時，可快速拆卸連接器，配合光開關完成光路切換，大幅提升網絡運維效率。

廣西科毅光通信作為專業的光開關生產銷售商，將跳線快速連接器與光開關產品進行協同優化，提供一體化的光通信解決方案。產品不僅在技術參數上高度兼容，而且在安裝維護上相互配合，為客戶提供從核心控制設備到連接部件的全鏈條產品與服務，助力客戶構建高效、穩定的光通信網絡。

五、行業應用案例與實踐效果

（一）數據中心布線工程

某大型數據中心在擴容改造過程中，需新增大量光纖鏈路連接服務器與核心交換機，傳統連接器因無法穿過現有狹窄管線，導致施工進度受阻。采用廣西科毅光通信的跳線快速連接器后，施工團隊先將插芯線纜單獨穿管布線，再進行現場組裝，僅用3天便完成了原本需要10天的布線工作，組裝效率提升70%。同時，連接器的低損耗特性確保了光信號傳輸穩定，數據中心的網絡延遲降低15%，滿足了高密度數據傳輸需求。

（二）通信基站建設項目

在某5G通信基站建設中，由于基站空間狹小，傳統連接器的安裝與維護極為不便。采用跳線快速連接器后，施工人員可靈活調整安裝角度，快速完成連接器與光開關、基站設備的對接，安裝時間縮短50%。在后續運維過程中，因連接器的便捷拆卸設計，故障排查與部件更換效率提升80%，大幅降低了基站的downtime。

六、光通信連接設備發展趨勢與企業布局

隨著光通信技術向高速率、高密度、低損耗方向發展，跳線連接器等連接設備將呈現以下發展趨勢：一是小型化設計，以適應數據中心等場景的高密度部署需求；二是智能化升級，集成監測功能，實時反饋連接狀態；三是更高兼容性，適配多種類型的光設備與傳輸協議。

廣西科毅光通信始終緊跟行業發展趨勢，以技術創新為核心驅動力，在光開關、光纖跳線、連接器等光通信核心產品的研發上持續投入。公司依托專利技術優勢，不斷優化產品性能，提升產品的適配性與便捷性，為客戶提供定制化的光通信解決方案。未來，公司將進一步深化光通信設備的協同創新，推動光開關與連接設備的一體化設計，助力光通信行業高質量發展。

如果您需要了解更多關于跳線快速連接器、光開關等產品的技術細節或應用方案，歡迎訪問廣西科毅光通信科技有限公司官網（www.www.mycountymedia.com），或聯系我們的技術團隊獲取專業支持。我們將以優質的產品與服務，為您的光通信項目保駕護航。
