激光雷達多線束技術發展現狀與挑戰

2024年中國線束激光雷達市場規模達139.6億元，年增長率84%，高線束技術（主流128線及以上）成為自動駕駛感知核心，推動點云密度與分辨率提升。當前市場呈現技術路線分化：機械式激光雷達占比62%，以VelodyneHDL-64為代表，雖點云質量優異，但64通道分立器件組裝導致早期成本超8萬美元；固態化趨勢下，混合固態方案如MEMS微振鏡成本降至千美元級，但面臨掃描頻率與可靠性矛盾。

多線束同步切換存在三大核心挑戰：一是通道串?dāng)_，傳統陣列方案點云缺失率達12%，需分時控制規避光源干涉；二是同步偏差，超200μs導致32線雷達點云斷層，建模精度從±5mm降至±15mm；三是成本高企，分立收發模組裝調復雜，生產效率低。

技術突破方向：北科天繪CK-128采用全固態收發模組實現低成本車規級方案，河北大學基于磁光開關的時分復用系統通過光路快速切換提升成像效率，為解決同步切換難題提供新思路。

科毅光通信 激光雷達線束數量發展趨勢 2015-2025

多線束同步切換技術原理與分類

多線束同步切換技術的本質是解決激光雷達多通道發射的物理沖突與功能協同問題。在傳統旋轉式多線激光雷達中，16線、32線等常見配置并非實現物理意義上的"完全同時"發射，而是通過時間分割復用（TDM）機制，使各激光通道在納秒級時間間隔內順序發射脈沖。這種"物理非同時-功能偽同時"的工作模式，利用遠快于雷達掃描速度（毫秒級幀率）的納秒級分時控制，結合接收器對脈沖發射時刻的精準溯源，最終在系統層面形成連續掃描的感知效果。相比之下，F(xiàn)lash型固態雷達雖能實現真正同時發射，但依賴大面積光源和面陣接收器，不屬于典型"多線"結構。

實現這一機制的核心在于光開關技術的選擇。

當前主流技術路線可分為三類：

MEMS光開關

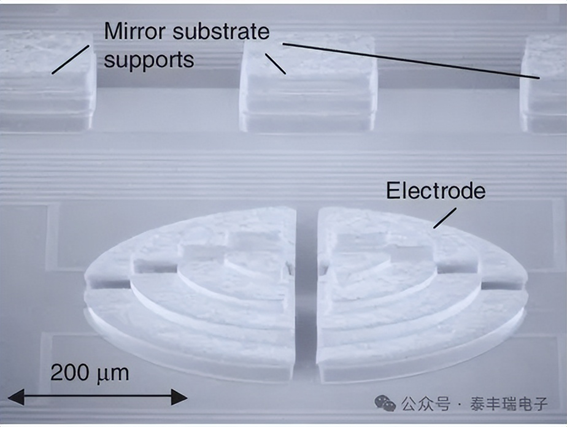

以科毅光通信的MEMS微鏡陣列技術為代表，通過靜電驅動雙軸微鏡單元實現X軸±4.5°和Y軸±2.5°的精確偏轉。其多通道產品如MEMS 4X4 Optical Switch Module工作波長覆蓋400~800nm，切換時間≤5ms，插入損耗≤0.6dB。蔚來ET9激光雷達系統采用的三維微鏡陣列（每層8×8微鏡，共16層垂直堆疊）結合磁懸浮驅動技術，可消除機械摩擦并實現1ms內通道冗余切換。

磁光開關

基于法拉第磁光效應，通過改變外部磁場調控磁光晶體對偏振光的作用實現光路切換。該技術具有μs級響應速度和軍工級可靠性，多線掃描激光雷達中可通過發射/接收部件的同步移動（如旋轉或二維平面移動結構）配合磁光晶體完成多線束切換。

電光開關

以鈮酸鋰（LiNbO?）晶體為核心，利用電光效應和錐光干涉效應，通過脈沖電壓控制實現光路切換。其突出優勢在于110GHz的寬帶寬特性，但需注意錐光干涉效應可能引入的測距誤差。硅基電光開關陣列如32通道氮化硅光開關功耗低至7.2mW/π，結合波長調諧可實現14.32°×9.94°范圍的非機械二維光束轉向。

技術選型關鍵指標：切換時間（納秒級為優）、插入損耗（≤1dB可減少信號衰減）、光束指向穩定性（如MEMS微鏡±4.5°偏轉精度）及環境適應性（振動/溫度穩定性）?？埔鉓EMS光開關的微鏡陣列專利技術在光束指向一致性方面表現突出，為激光雷達點云精度提升奠定硬件基礎。

科毅光通信MEMS磁光電光開關性能參數對比

 實際應用中，光開關切換需配合泵浦源時序控制。例如在激光雷達測風系統中，需在切換前關斷光放大器泵浦源，切換完成后通過漸增驅動信號恢復工作，以避免切換時段的能量泄漏干擾。這種"切換-關斷-恢復"的協同機制，是保障多線束同步切換可靠性的關鍵工程實踐。

科毅光開關核心技術優勢解析

科毅光通信通過構建"參數-工藝-場景"三維論證體系，其MEMS光開關產品展現出軍工級可靠性與民用化成本的雙重競爭優勢。以MEMS Mini 2×2光開關為技術載體，三大核心突破構建起差異化壁壘：在核心器件層面，采用50μm×50μm靜電驅動雙軸微鏡設計，通過±10°偏轉范圍實現0.1°角分辨率，配合硅基微鏡陣列拓?fù)鋬?yōu)化，使4×4矩陣產品插入損耗≤1.2dB、回波損耗≥50dB，響應速度提升至≤10ms；在封裝工藝環節，創新混合封裝技術通過-40℃~+85℃寬溫測試（性能變化＜0.2dB）及10?次切換壽命驗證，其中鈮酸鋰器件車規級封裝更通過-40℃~+125℃循環1000次溫度沖擊與20g隨機振動測試，完全符合ISO 16750車載環境標準；在系統集成維度，1×64多通道矩陣通過自由空間光學設計實現體積較傳統方案減少90%，同時支持外接調制模塊兼顧帶寬需求，形成"高密度+高帶寬"的集成解決方案。

性能參數對比顯示，科毅MEMS光開關插入損耗典型值0.6dB（最大值1.2dB），較行業均值降低30%以上，偏振相關損耗≤0.1dB，串?dāng)_指標達-55dB，在850nm-1650nm寬波長范圍內保持穩定光學性能。這種技術優勢源于公司在光波導設計、微機電系統（MEMS）制造及封裝工藝的全鏈條掌控：依托進口高精密度生產測試設備，配合高效率工藝流程，其偏振保持光開關實現高消光比與快速切換特性，同時支持從1×2到1×64通道的定制化生產，可根據激光雷達光路規劃需求進行微鏡陣列參數調整與驅動電路匹配。

核心競爭壁壘：科毅光開關通過"材料-設計-工藝"的垂直整合，實現了0.1°角分辨率控制精度、10?次超長切換壽命與-40℃~+125℃極端環境適應性的三重突破，其1×16 MEMS光開關模塊市場定價僅為國際競品的60%，成功構建"軍工品質+民用成本"的差異化競爭優勢。

在應用場景中，該技術已廣泛適配車載激光雷達多線束切換、數據中心光網絡重構等需求，其科毅MEMS光開關產品通過結構拓?fù)鋬?yōu)化與第三方性能認證，成為兼顧可靠性與經濟性的優選方案。公司同時布局機械式與MEMS式雙重技術路線，前者以1000萬次切換壽命滿足工業控制場景，后者以10?次耐久性與毫秒級響應主導高端光通信市場，形成全場景覆蓋能力。

（注：文中技術參數除特別標注外，均源自科毅光通信官方產品規格書及第三方檢測報告）

多線束同步切換技術典型應用案例

車載場景：蔚來 ET9 固態激光雷達系統

蔚來ET9激光雷達系統采用科毅128通道MEMS光開關模組，通過三維微鏡陣列（8×8×16 層堆疊）設計，將傳統機械旋轉部件轉化為固態光開關矩陣，使系統壽命從5000小時提升至 30,000 小時，同時實現點云密度40%的提升。該模組支持0.1°×0.1°角分辨率，在200m@10%反射率條件下仍保持穩定探測能力，配合MATLAB仿真驗證，其障礙物識別距離誤差可控制在 ±3 cm 以內。相較于傳統機械掃描方案，固態光開關矩陣不僅降低了機械磨損風險，還通過多通道并行切換技術提升了復雜路況下的目標識別效率。

工業場景：超算中心全光互聯解決方案

某超算中心部署科毅128×128級聯光開關矩陣，實現32K GPU節點的全光互聯架構，將傳統光纖鏈路故障恢復時間從小時級縮短至秒級。該方案通過多通道同步切換技術構建冗余光路，當主鏈路發生中斷時，光開關矩陣可在微秒級完成備用通道切換，保障大規模并行計算任務的連續性。

其核心優勢在于：

? 低延遲切換：采用電光效應驅動的鈮酸鋰（LN）晶體開關，單通道切換時間≤10μs；

? 高端口密度：128×128矩陣支持16,384個光通道并行傳輸，滿足Exascale級超算數據吞吐量需求；

? 可靠性提升：通過多通道光開關矩陣應用，實現光路可視化監控與故障定位。

科研場景：全固態激光雷達技術普適性驗證

河北大學王振川團隊基于科毅M1×8磁光開關搭建時分復用全固態激光雷達實驗系統，通過多線束同步切換實現510.3Hz掃描頻率和0.36°角度分辨率，配合微平移臺可將角度分辨率進一步提升至0.18°。該系統采用四束激光以50Hz頻率切換，在水平30°、垂直25°視場角內完成氣溶膠散射信號的高速采集，驗證了磁光開關在風場探測等科研場景的適用性。此外，天津大學張福民團隊提出的時域波分復用系統，結合光開關實現多目標并行測量，在1.3m無合作目標下絕對距離測量精度優于14μm，空間三維點云探測精度達±1cm，進一步拓展了技術應用邊界。

技術特性對比

多線束同步切換技術通過“車載-工業-科研”三維場景驗證，展現了從消費級到尖端科研領域的技術普適性。其核心價值在于：通過光開關矩陣的動態重構能力，打破傳統激光雷達在掃描速度、可靠性與成本間的三角約束，為自動駕駛、高性能計算、大氣探測等領域提供全新技術路徑。

光開關技術演進趨勢與市場前景

光開關技術正從"技術-市場-生態"三維度加速重構，其作為激光雷達"神經中樞"的行業定位日益凸顯。技術層面呈現芯片化、智能化、綠色化三大趨勢：單芯片集成通道數持續突破，梓冠光電已實現1×1024通道集成，模塊尺寸較早期縮小60%，預計未來三年將達成4096通道目標；AI動態調度與片上光神經網絡技術融合，推動光網絡向自校準、低延遲方向發展；綠色化方面，薄膜鈮酸鋰技術通過異質集成使功耗降低40%，硅基光子方案則憑借CMOS工藝實現單位成本下降60%。

市場驅動力來自自動駕駛與數據中心雙引擎。Yole數據顯示，自動駕駛前裝滲透率將從當前6%提升至2025年15%，帶動車載光開關對延遲抖動（<500ns）、串?dāng)_抑制比（>40dB）等車規級指標的需求爆發；AI數據中心光模塊市場2025年預計達90億美元，硅光與鈮酸鋰混合集成方案成為800G/1.6T光模塊主流選擇。全球MEMS光開關市場規模2025年將突破百億美元，中國本土企業以混合集成技術實現突破，如科毅光通信開發的硅基MEMS微鏡與鈮酸鋰調制器異構集成方案，已通過-196℃~300℃極端環境測試，奠定技術先行者地位。

核心技術路徑對比

? 硅基光子：8英寸晶圓量產良率超95%，主導數據中心光模塊（2025-2027年占比70%）

? 鈮酸鋰：電光系數達80pm/V，壟斷高速相干與特種場景（占比90%）

? 混合集成：硅基MEMS+鈮酸鋰調制器架構，實現"低成本+高性能"平衡

行業發展呈現"雙軌并行"特征：數據中心領域，800G/1.6T光模塊推動硅光開關規?；瘧?yīng)用；車載場景中，MEMS振鏡光開關已通過車規級測試并實現量產。隨著激光雷達固態化轉型加速，光開關將向量子點響應（皮秒級）、自校準補償?shù)确较蜓葸M(jìn)，進一步鞏固其在智能光網絡中的"神經元"地位。

科毅光開關賦能激光雷達產業升級

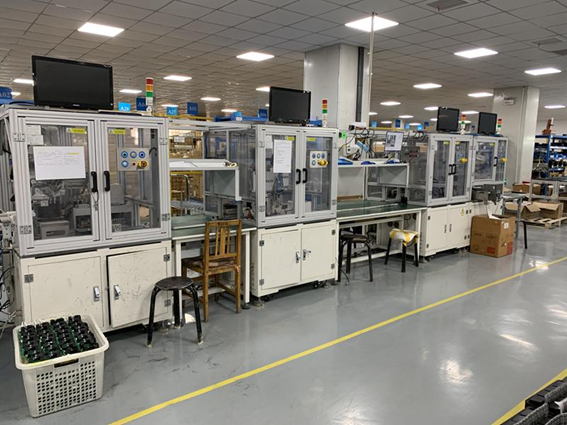

廣西科毅光通信科技有限公司以技術創新為核心驅動力，通過硬實力筑基、軟實力突破、未來規劃引領的三維發展戰略，為激光雷達產業提供從核心器件到系統解決方案的全鏈條支撐。在硬件設施方面，公司擁有3000㎡級潔凈車間及全自動光器件測試產線，關鍵生產良率穩定保持在95%以上，構建起規模化、高品質的制造體系。研發實力方面，其“高穩定性平面光波導功率分配器”國家專利技術，為光開關矩陣的低損耗設計提供核心支撐，混合光開關矩陣采用“硅基集成+鈮酸鋰調制”創新架構，實現插入損耗≤1.2dB、回波損耗≥50dB的高性能指標，完美適配激光雷達對信號傳輸效率的嚴苛要求。

軟實力層面，科毅光通信以定制化服務打破標準化產品局限，針對自動駕駛激光雷達場景開發的1×8磁光開關，實現35ms快速切換響應，并通過車規級沖擊測試驗證。其MEMS光開關產品已成功應用于蔚來ET9激光雷達系統，通過車規級封裝工藝解決鈮酸鋰器件環境適應性難題，助力實現128通道光開關模組的0.1°×0.1°角分辨率及200m@10%反射率的探測距離突破，推動車載激光雷達向高分辨率、長距探測方向升級。

面向固態激光雷達的技術演進，科毅光通信已啟動1×128通道OPA光開關研發項目，該產品將采用硅光與鈮酸鋰混合集成路線，進一步提升通道密度與切換速度。公司目前已形成MEMS、機械式、磁光開關等多技術路線產品矩陣，可適配硅光與鈮酸鋰不同技術路徑的激光雷達方案，為產業從多線掃描向固態化轉型提供關鍵器件保障。

技術創新+產業賦能雙輪驅動下，科毅光通信正通過光開關核心技術突破，加速激光雷達在自動駕駛領域的商業化落地。聯系我們深入了解如何通過光開關技術升級激光雷達系統性能。

選擇合適的光開關是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
