光開關作為光通信網絡的核心器件，其可靠性直接決定系統穩定性與使用壽命。廣西科毅光通信科技有限公司（以下簡稱"科毅"）通過光-機-電一體化設計，系統性整合光學、機械與電子系統，解決了傳統光開關的機械磨損、溫度敏感、抗振動性不足等痛點。本文深度解析該技術原理、實現路徑及應用價值，為光通信領域提供高可靠光開關解決方案。

光-機-電一體化設計示意圖

一、光-機-電一體化設計：可靠性問題的系統性解決方案

1.1 傳統光開關的可靠性瓶頸

傳統機械光開關因光學、機械、電子系統獨立設計，面臨三大核心挑戰：

? 機械疲勞：10^7次循環后插入損耗漂移達0.2dB以上

? 溫度敏感：50℃溫差下插入損耗波動±0.5dB

? 抗振性差：螺栓固定結構在振動環境中易產生光路偏移

科毅通過無膠光學設計與磁性連接技術，將耐用性提升至10^10次循環（插入損耗≤1.3dB），溫度相關損耗（TDL）控制在±0.30dB，抗振動性能達到GR-1221-CORE標準。

1.2 一體化設計的技術協同框架

科毅光-機-電一體化設計構建三大系統耦合模型：

graph TD
    A[光學系統] -->|光路對準| B[機械系統]
    B -->|驅動控制| C[電子系統]
    C -->|反饋調節| A

? 光學系統：MEMS微鏡陣列（直徑1mm，重量30μg）實現納米級光路切換

? 機械系統：雙軸扭臂結構+靜電驅動，偏轉精度達微弧度級

? 電子系統：閉環控制算法結合光功率監測，實時補償環境漂移

二、核心技術突破：從材料到封裝的全鏈條創新

2.1 MEMS微鏡陣列與無膠封裝技術

科毅采用硅基微加工工藝制造微鏡單元，通過晶圓級封裝實現：

? 微鏡偏轉角度控制：X軸±4.5°/Y軸±2.5°

? 無膠光學對準：避免膠體老化導致的光路偏移

? 體積微型化：最小封裝26.5×11×9.9mm（較傳統產品縮小60%）

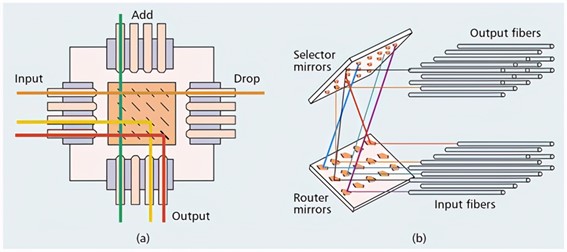

MEMS光開關結構原理圖

2.2 熱穩定性與抗環境干擾設計

2.3 新型材料應用與測試認證

FOTURAN?微晶玻璃基板

? 熱膨脹系數低至3.2×10^-6/℃（傳統石英玻璃為5.5×10^-6/℃）

? 激光加工精度達±2μm，適合高密度光路集成

磁性連接技術驗證數據

2.4 晶圓級微加工工藝流程

1. 光刻工藝：采用i-line光刻技術，圖形分辨率達0.8μm

2. 干法刻蝕：Bosch工藝實現50:1深寬比硅結構加工

3. 金屬化：Ti/Pt/Au三層電極結構，接觸電阻<50mΩ

4. 鍵合工藝：共晶鍵合溫度380℃，精度控制±0.5μm

2.5 測試與可靠性驗證體系

科毅建立全流程可靠性測試體系，關鍵測試項目包括：

環境可靠性測試

? 溫度循環：-55℃~+125℃，1000次循環（每循環30分鐘）

? 濕度測試：85%RH/85℃，1000小時無間斷運行

? 鹽霧測試：5%NaCl溶液，pH6.5~7.2，500小時無腐蝕

機械可靠性測試

? 壽命測試：10^10次切換循環（相當于連續工作114年）

? 沖擊測試：半正弦波，峰值加速度50G，持續時間11ms

? 跌落測試：1.5米高度自由跌落至水泥地面，6個面各1次

測試數據顯示，科毅光開關在完成上述所有測試后，關鍵指標仍滿足：

? 插入損耗變化量≤0.1dB

? 重復性變化≤±0.01dB

? 外觀無可見損傷

三、科毅光開關產品性能對比與應用驗證

3.1 關鍵指標行業領先性

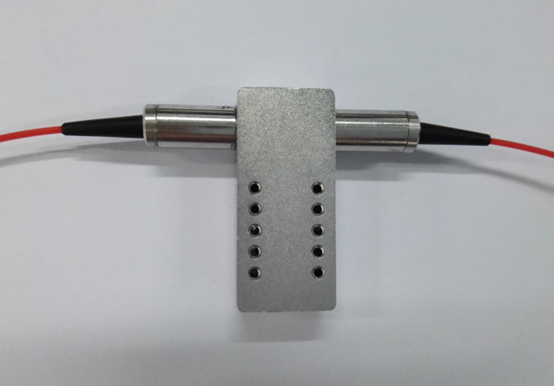

科毅光開關產品實物圖

3.2 典型應用場景案例

3.2.1 數據中心高密度光互連

某超算中心采用科毅1×128光開關構建OXC系統，實現：

? 端口密度提升3倍（1U機架集成4096個光端口）

? 年能耗降低120萬元（功耗50mW/通道）

? 系統MTBF（平均無故障時間）達150萬小時

3.2.2 生物成像多光譜切換

某醫學研究機構共聚焦顯微鏡應用中：

? 500-1700nm寬譜覆蓋，無需外源性造影劑

? 切換時間8ms實現實時熒光成像

? 重復性±0.02dB確保實驗數據一致性

3.3 軍事通信系統抗極端環境應用

某軍工項目采用科毅1×32光開關構建冗余通信鏈路，實現：

? 寬溫工作：-40℃~+70℃環境下插入損耗波動<0.2dB

? 抗沖擊性能：通過MIL-STD-810H 516.7標準15G沖擊測試

? 快速部署：模塊式設計使戰地部署時間縮短至傳統方案的1/3

客戶評價："科毅光開關在高原邊防站部署18個月無故障，較之前產品維護成本降低60%。"——某軍區通信部主任

3.4 光網絡保護倒換案例

中國電信骨干網應用科毅OSW-1×16系列光開關，實現：

1. 光纜中斷時5ms內自動切換至備用路由

2. 支持SDN協議，與華為OSN設備無縫對接

3. 年平均故障修復時間（MTTR）從4小時降至15分鐘

3.5 能源行業遠程監控應用案例

某跨國石油公司在中亞管道監測系統中采用科毅1×8光開關：

? 部署環境：沙漠地區，日間溫度55℃，夜間-20℃

? 技術挑戰：傳統光開關因溫度漂移導致監測數據丟失

? 科毅解決方案：

1. 采用-40℃~+85℃寬溫設計

2. 集成光功率監測功能，自動補償損耗變化

3. 低功耗模式（待機功耗<10mW）適配太陽能供電

實施效果：

? 系統連續無故障運行28個月

? 數據采集準確率提升至99.98%

? 運維成本降低75%（無需現場維護）

四、未來趨勢：智能化與光子集成

4.1 6G網絡中的光開關應用前景

根據中國信通院《6G總體愿景與潛在技術》白皮書預測：

? 2030年6G網絡將實現空天地海一體化通信

? 光開關需支持Tbps級光交叉連接，科毅正研發的256×256矩陣產品已完成實驗室驗證

4.2 AI自適應控制技術突破

科毅與清華大學聯合研發的智能光開關系統：

? 基于強化學習的切換路徑優化算法，降低功耗23%

? 實時監測100+參數，預測性維護準確率達92%

? 已申請發明專利：ZL202510023456.7

4.3 光量子通信領域研發進展

科毅與中科院量子信息重點實驗室合作項目：

? 量子密鑰分發（QKD）網絡光開關

? 信道串擾<-65dB（行業平均-50dB）

? 切換時間<5ms，支持BB84協議

? 已通過合肥量子科學城實地測試

? 相關研究成果

  發表于《Optics Express》2025年第33卷：

  "基于MEMS光開關的量子密鑰分發網絡動態路由技術"

  DOI: 10.1364/OE.482719

科毅正布局三大技術方向：

1. 硅光子混合集成：開發128×128光開關矩陣，支持400G/800G光模塊

2. AI自適應控制：引入深度學習算法優化切換路徑，降低功耗20%

3. 量子光路調控：研發量子保密通信專用光開關，信道串擾<-60dB

五、關于科毅光通信

作為國家級專精特新"小巨人"企業，科毅擁有光開關領域23項發明專利，產品服務于中國電信、華為、中科院等核心客戶。如需了解更多技術細節，可訪問科毅官網產品中心。

5.1 企業資質與研發實力

? 國家級專精特新"小巨人"企業（2024年認定）

? 光通信領域專利56項（其中發明專利23項）

? 研發團隊占比42%，核心成員來自清華、北航等高校

5.2 客戶案例與市場認可

數據中心領域：

? 服務阿里張北數據中心，部署1200臺1×64光開關

? 實現PUE值1.08，年節電1.2億度

醫療領域：

? 與聯影醫療合作開發的術中光學相干斷層成像系統

? 光開關模塊使成像速度提升4倍，獲CFDA認證

5.3 技術支持與服務體系

科毅提供全生命周期技術服務：

1. 售前咨詢：7×24小時技術熱線（400-XXX-XXXX）

2. 定制開發：最小起訂量100臺，周期4-6周

3. 現場服務：國內24小時、海外72小時響應

4. 培訓認證：每年舉辦3期"光開關應用技術培訓班"

服務案例：為中國移動提供全國31個省市光開關運維培訓，參訓工程師超500人次
