在光纖通信系統中，光無源器件扮演著至關重要的角色。作為不依賴外部能源即可實現光信號路由、分配、調控的關鍵元件，其性能直接影響著整個通信網絡的傳輸效率與穩定性。作為深耕光通信領域的高新技術企業，廣西科毅光通信科技有限公司（www.www.mycountymedia.com）專注于各類高性能光無源器件的研發與制造，為全球客戶提供專業可靠的解決方案。

一、光無源器件：光通信網絡的“無聲引擎”

光無源器件是遵循光學基本原理（光線理論與電磁波理論）設計制造的光學元器件。其工藝融合了精密光學加工、微納制造與光纖處理技術，結構復雜且技術壁壘高。根據功能與結構差異，主要分為九大類：

1. 光纖準直器 (Fiber Collimator)

2. 光纖連接器 (Connector)

3. 光耦合器 (Coupler)

4. 光衰減器 (Attenuator)

5. 光隔離器 (Isolator)

6. 光波分復用器 (WDM)

7. 偏振光合束器 (PBC)

8. 光開關 (Switch)

9. 光環行器 (Circulator)

科毅光無源器件產品分類列表圖

二、核心器件技術原理與創新應用

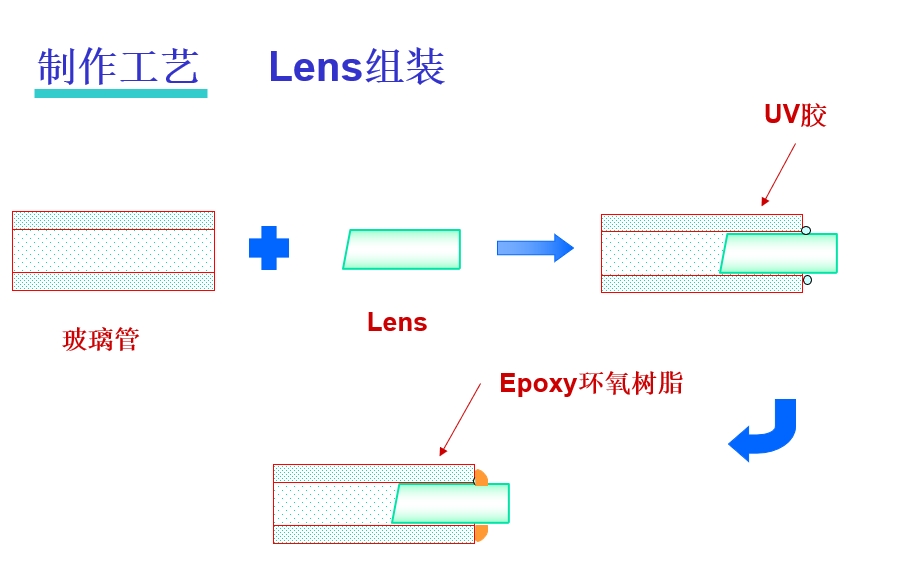

1. 光纖準直器 (Fiber Collimator)：光束控制的精密“指揮官”

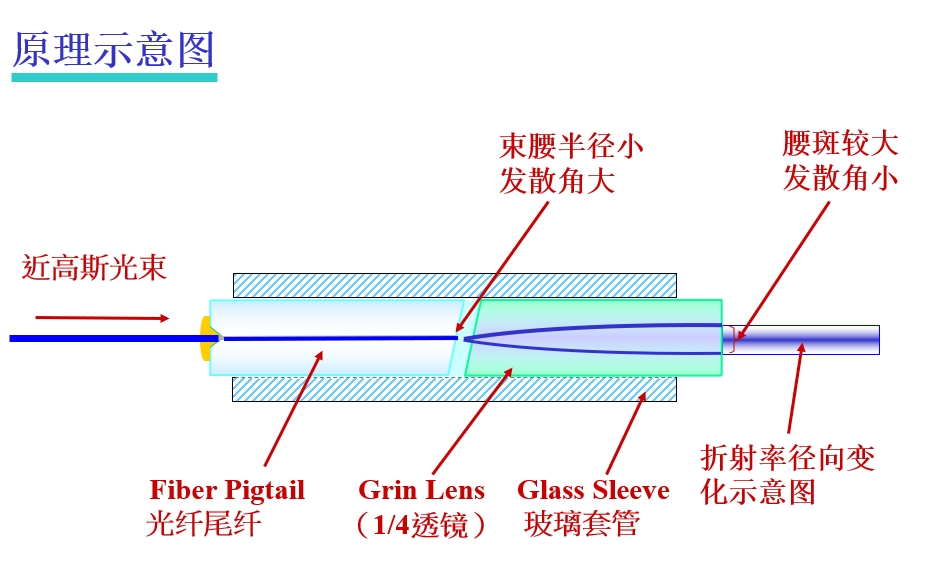

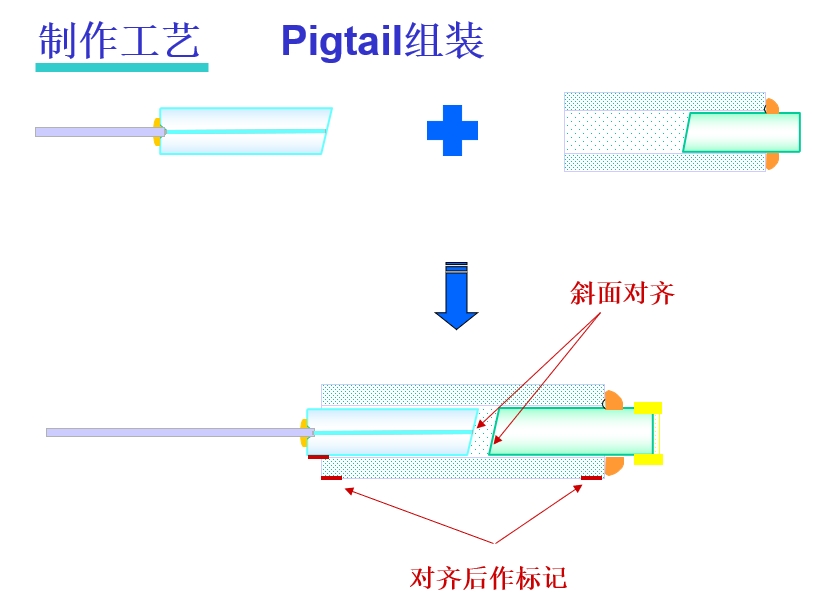

光纖準直器核心作用是將光纖輸出的高發散角高斯光束轉換為低發散角平行光束，顯著提升光路對接容差和耦合效率。其工作原理是將光纖端面精準置于透鏡焦點處，通過微調光纖端面與透鏡間距(L)實現所需工作距離。

技術突破點：

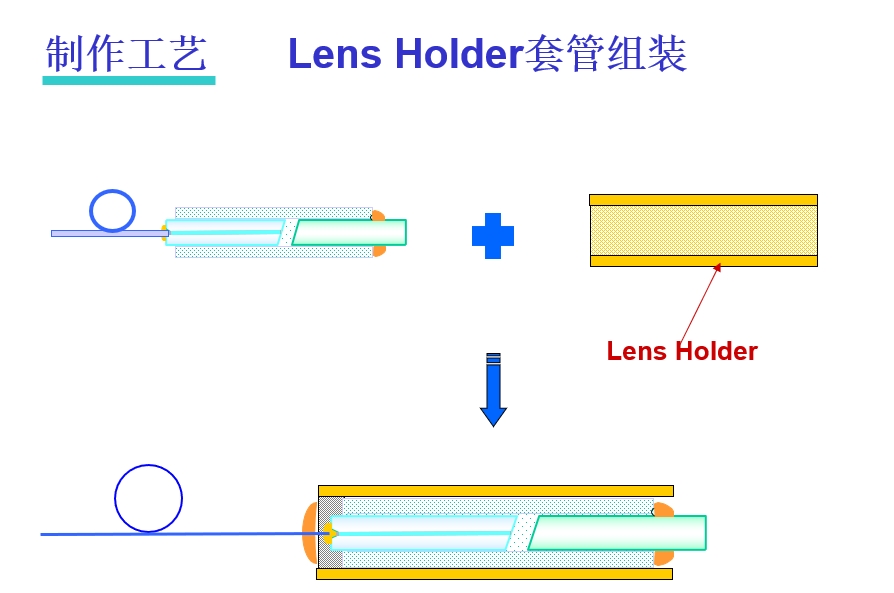

• C-Lens vs G-Lens: C-Lens (球端面) 易于調整工作距離，成本優勢顯著；G-Lens (斜端面漸變折射率) 端面為平面，更易集成濾波片，廣泛應用于Filter型WDM器件。

• 性能指標標桿： 插入損耗(IL) < 0.15 dB，回波損耗(RL) > 65 dB，工作距離典型值10mm，抗拉力>5N。

2. 光纖連接器 (Connector)：光路暢通的“黃金接口”

連接器是實現光纖精準對準連接的基礎元件，確保>90%的光信號高效傳輸。其核心在于精密陶瓷插芯(ferrule) 和端面處理技術。

關鍵技術與分類：

• 活動連接器生態： 包含插頭(Plug)、轉換器(Adaptor)、跳線(Jumper)、變換器(Converter)、裸纖適配器(BFA)，滿足不同場景靈活連接需求。

• 插芯標準百家爭鳴： 按插芯外徑(?2.5mm: SC/FC/ST; ?1.25mm: LC/MU)和結構(方形塑料：MT/MPO; 雙錐形)形成豐富接口標準體系。

• 端面技術決勝回損：

• PC (物理接觸)： 球面端面，回損~30-40dB。

• APC (斜面物理接觸)： 8°斜角球面端面，利用菲涅爾反射原理將反射光泄出纖芯，回損高達50-70dB，成為高速系統首選。

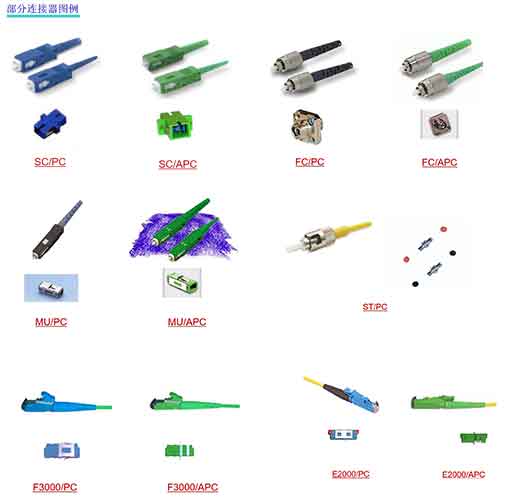

各類連接器APC/PC端面實物圖

3. 光耦合器 (Coupler)：信號分配的“智能樞紐”

光耦合器在特殊結構的耦合區實現光信號的定向分配。熔融拉錐型(FBT) 全光纖耦合器因其卓越性能占據主流：

• 超低附加損耗 (<0.05dB for X型)

• 超高方向性 (>60dB)

• 卓越溫穩性能 (-40°C ~ +85°C)

• 高性價比與良率

單模耦合機理揭秘： 輸入光進入熔錐區，纖芯變細導致光束入射角增大。部分光功率突破全反射臨界角，以包層導模形式傳播。在輸出端，隨著纖芯變粗，光功率被兩個輸出纖芯按特定分光比捕獲。

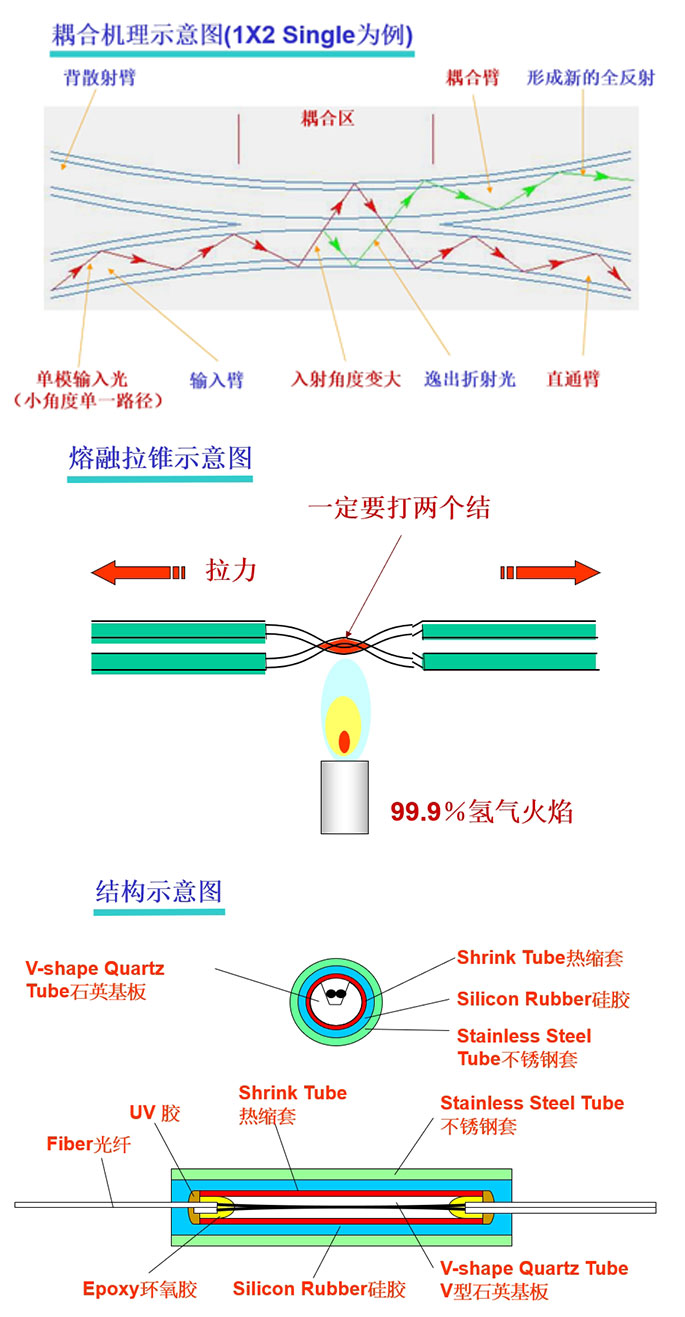

熔融拉錐耦合器原理與結構圖


4. 光開關 (Switch)：光路調度的“智慧交警”

作為廣西科毅光通信的核心產品之一，光開關是實現光網絡動態重構、保護倒換、測試監控的核心器件。其核心功能是在不同光路間進行無阻塞切換。

核心技術路線：

• 機械式光開關： 成熟可靠，低插損，高隔離度。主流技術包括：

• 移動光纖/套管式： 結構簡單，成本低。

• 移動透鏡/反射鏡/棱鏡式： 精度高，適用于多端口(如1xN, MxN)場景。科毅光通信在此領域擁有多項專利。

• 非機械式光開關： 基于電光、熱光、聲光或MEMS技術，切換速度快(μs~ms級)，體積小，代表未來趨勢。科毅積極布局MEMS光開關研發。

應用場景縱深： 光線路保護(OLP)、網絡監控、光纖傳感系統、實驗室自動化測試平臺。

5. 光隔離器 (Isolator) & 光環行器 (Circulator)：信號純凈的“守護衛士”

• 光隔離器： 基于法拉第磁光效應 (45°非互易旋轉)，構建“偏振片-法拉第旋光器-偏振片”核心結構，僅允許光正向傳輸，隔離度(Isolation) 是關鍵指標，有效抑制反射光損傷光源。

• PIFI(偏振無關型)： 采用雙折射Wedge片分離偏振態，應用更廣泛。

• MOFI(微型空間型)： PDFI的微型化版本。

• 光環行器： 功能更高級的“定向?qū)б摺保庑盘枃栏癜炊丝陧樞颦h(huán)行(1→2, 2→3, 3→4…)，阻止反向傳輸。在雙向通信、色散補償、反射式傳感(如OTDR)中不可或缺。

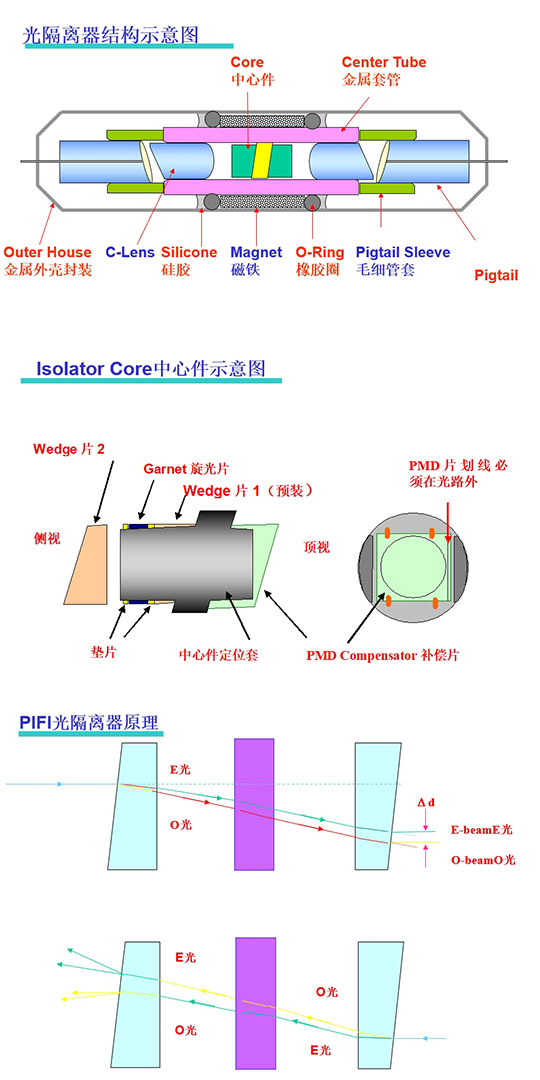

PIFI隔離器核心結構與光路圖

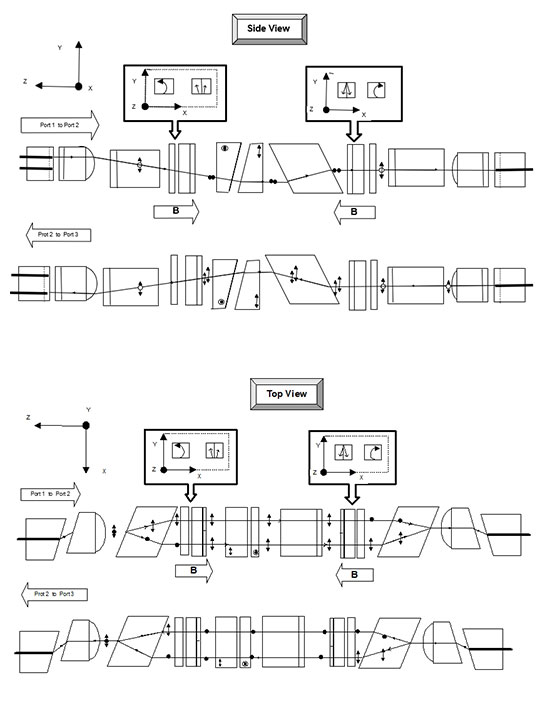

光環行器工作原理圖

三、關鍵性能指標：衡量卓越的尺度

每種無源器件都有一套嚴苛的性能指標體系，是選型與品質保證的核心：

四、科毅光通信：以核心技術驅動光網絡未來

廣西科毅光通信科技有限公司（www.www.mycountymedia.com）立足于光通信產業前沿，持續投入光無源器件的深度研發與精益制造。我們深刻理解：

• 光纖準直器的納米級定位精度是WDM、隔離器性能的根基；

• APC連接器的超高回損是保障高速相干系統信噪比的關鍵；

• 高性能光開關的可靠切換是構建靈活、 resilient 智能光網絡的基礎；

• 低PMD隔離器與環行器是長距離、大容量傳輸?shù)谋Ｕ稀?/span>

我們不僅提供種類齊全、性能卓越的標準器件，更具備強大的定制化能力，滿足5G前傳/中回傳、數據中心光互聯(DCI)、海底光纜、高速相干傳輸?shù)燃舛藨脠鼍暗膰揽列枨??？埔愎馔ㄐ?，致力于成為全球客戶值得信賴的光無源器件合作伙伴，共同塑造更高速、更智能的光通信未來！

光無源器件測試方法→《光無源器件測試技術全解析：從原理到實踐的專業指南》

選擇合適的無源光器件是一項需要綜合考量技術、性能、成本和供應商實力的工作。希望本指南能為您提供清晰的思路。我們建議您在明確自身需求后，詳細對比關鍵參數，并優先選擇像科毅光通信這樣技術扎實、質量可靠、服務專業的合作伙伴。
